一、前言

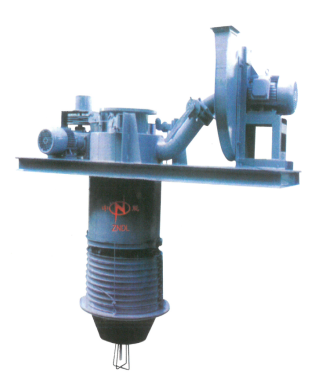

本产品适用于电力、建材、合金，治金、煤炭以及化工等行业无腐烛粉粒状物料的装车或装船作业。在火力发电厂主要用于灰斗或贮灰库下装车、装船。本产品可与料库下给料设施连锁运行，通过控制系统，现装卸过程的自动化。其装车效高，密封性好，无粉尘污染，是散装粉状物料装车、装船的理想设备。

二、主要技术参数

三、主要结构与工作原理

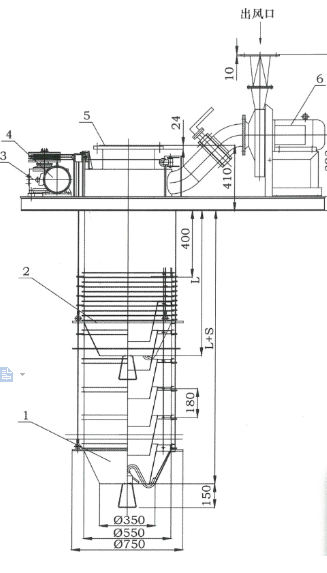

31主要结构见附图

可伸缩装置由散装头，伸缩节、套箍、钢丝绳、绳卡等主部件组成，伸缩节由金属内管和挂胶帆布外管组成

3.12卷扬装置

卷扬装置由电动机、减速机、滑轮组、钢丝绳等组，它是控制数装头伸的装置。

控制系统是散装机的心脏，直按完成散装机整个卸料过程。它由控制柜，接近开关料位计等组成，接近开关控制装头的下降位置，通过反馈信号打开插板门(电动或气动)、给料机和抽尘风机，散装机进行装料，料位计控制料位的高低，当料位达到设定的高度后，输出信号反馈给控制系统关闭给料机、插板门(电动或气动)和抽风尘机，并打开卷扬电机、提升散装头；行程开关控制散装头的上升位置，当散装头接近预定位置时，关闭卷扬电机，从而完成物料的装卸。本控制系统设有自动、手动操作切换开关，手动操作供检修及特殊情况下使用。

四、高效节能散装机的主要结构特点
1、散装机采用双套管结构，内伸缩管采用良好金属制成，耐磨性好。外伸缩管采用挂胶帆布制成，密封性好散装头与罐车结合部采用橡胶密封形式，保证整个卸灰过程不冒干灰；

 2、配置除尘风机及布袋除尘器，确保整个卸、装灰过程的清洁环保运行；

3、散装机采用三绳驱动，上升、下降平稳，散装头采用锥面加密封圈，装车时，密封性好；

4、采用全自动控制，并设有远程控制接口，整个卸、装灰过程实现自动化运行。
