一、概述

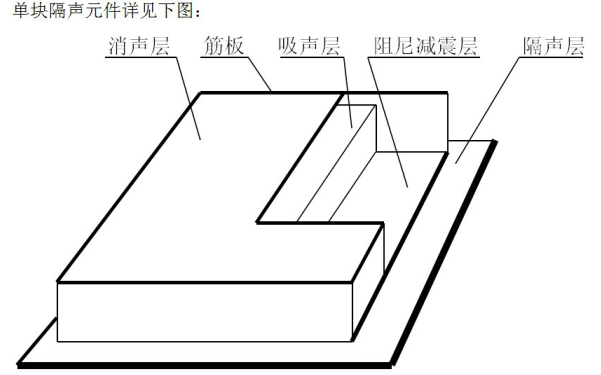

JFH/ZN-II型高效模块式隔音罩装置采用模块组合式结构，主要由隔音层、吸引层、消音层、阻尼减振及筋板等组成，在现场仅用螺栓连接组装成隔音罩本体，安装拆卸方便，并可重复拆卸组装。

1、隔音模块根据声学原理，更好地发挥隔音、吸音、消音、减振的作用。

a. 针对大噪音设备噪音音频谱特性，通过大量实验获得多孔消音板的更佳的开孔分布及更佳的开孔率。

b. 针对大噪音设备噪音音频谱特性研制出容量适当、高效可靠的吸声板及包覆材料。

c. 研制出能耐100摄氏度以上温度的阻尼减振材料。

d. 研制出带加强筋板的隔音板，使隔音模块传声损失达32Db(A)以上。

2、隔音装置与设备本体无任何刚性连接，避免了声桥传声。

3、隔音装置为全密闭结构，将设备噪声源全面隔离，保证整体漏空率小于2‰。

4、钢架与隔音模块之间采用专用装置连接，并垫有减振密封圈。

5、隔音装置整体隔音量大于25Db(A)。

6、在去除背景噪音情况下，距设备1m处噪音值小于85Db(A)，满足环保要求

7、 采用多种措施使隔音装置能满足对球磨机本体的检修。

a. 隔音装置两侧布置检修门。

b. 隔音装置内部有宽裕的检修空间。

c. 隔音装置本体端部有寻视窗。

d. 设备本体经常检修部位采用简便结构，使得检修极为方便

e. 在磨煤机的两个主轴端设有检修门可以方便地更换轴瓦、加油及检查螺栓等，在小叶牙毗邻处设置成活动模块，可以方便地拆卸及组装。

f. 在隔音装置本体上设有强制通风系统确保隔音装置内部温度满足要求

g. 隔音装置内部设有防爆照明系统

为了便于检查球磨机的运行情况,我们在隔音装置内四角及主要部位均安装照明设施,并能保证照明设施的自动开关。

高效模块式球磨机隔音罩装置、风机隔音罩由于在技术和性能上的优势，先后被列为省级火炬计划（编号：H2003442）和国家级火炬计划项目（编号：2003EB060579）及高新技术产品，并获得科技部科技型企业创新基金的支持。

二、结构特点及性能指标

高效模块式球磨机隔音罩装置、风机隔音罩采用模块组合式结构，主要由隔音层、吸引层、消音层、阻尼减振及筋板等组成，在现场仅用螺栓连接组装成隔音罩本体，安装拆卸方便。隔音模块根据声学原理，更佳化地发挥隔音、吸音、消音、减振的作用。

1. 针对球磨机噪音音频谱特性，通过大量实验获得多孔消音板的更佳开孔分布及更佳开孔率。

2. 针对球磨机噪音音频谱特性研制出容量适当、高效的吸声板及包覆材料。

3. 研制出能耐100摄氏度以上温度的阻尼减振材料。

4. 研制出带加强筋板的隔音板，使隔音模块传声损失达32Db(A)以上。

A、隔音装置与球磨机本体无任何刚性连接，避免了声桥传声。

B、隔音装置为全密闭结构，将球磨机噪声源全面隔离，保证整体漏空率小于2%。

C、钢架与隔音模块之间采用专用装置连接，并垫有减振密封圈。

D、隔音装置整体隔音量大于25Db(A)。

F、采用多种措施使隔音装置能满足对球磨机本体的检修。

5. 隔音装置两侧布置检修门。

6. 隔音装置内部有宽裕的检修空间。

7. 隔音装置本体端部有寻视窗及通风照明系统。

8. 球磨机本体经常检修部位采用简便结构，即使顶罐也易实施。

三、运营及服务

高效模块式球磨机隔音罩装置、风机隔音罩已成功应用于百余台球磨机、风机、汽轮机的噪音治理,如福建永安电厂、湖南株洲电厂、贵州纳雍电厂、辽宁阜新电厂、金陵石化热电厂等等，经环保部门检测验收，均取得了满意的效果，达到或超过国家有关标准要求，受到各方面的一致好评。

四、服务范围

高效模块式球磨机隔音装置

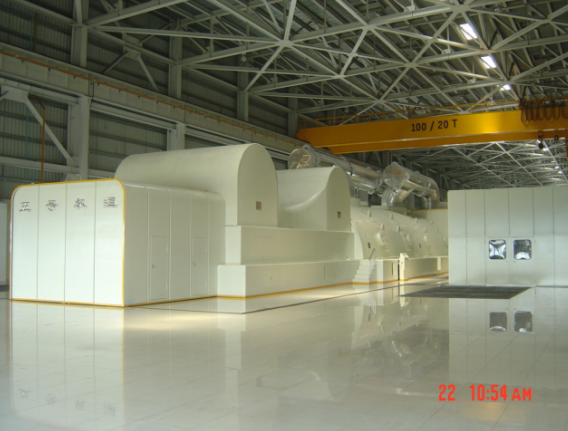

汽轮机、小汽轮机隔音装置

离心风机、罗茨风机、真空泵、空压机隔音装置

锅炉系统、脱硫系统风机及风道隔音套

汽轮机发电机组厂房、磨煤机间等吸声降噪工程

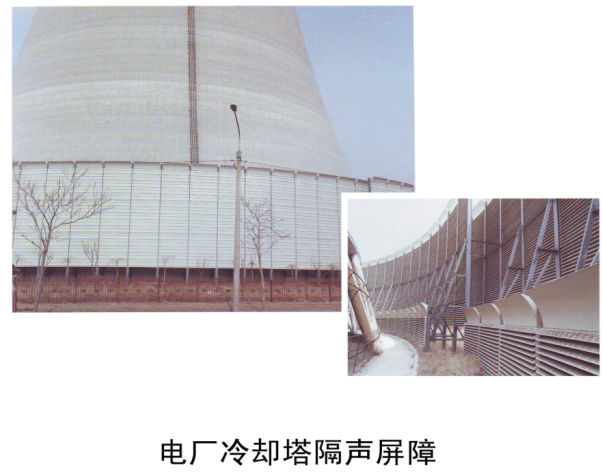

冷却塔隔声吸声屏障及通风消音装置

变电站强制通风隔音、消音装置

高效隔声运行值班室及通讯间
